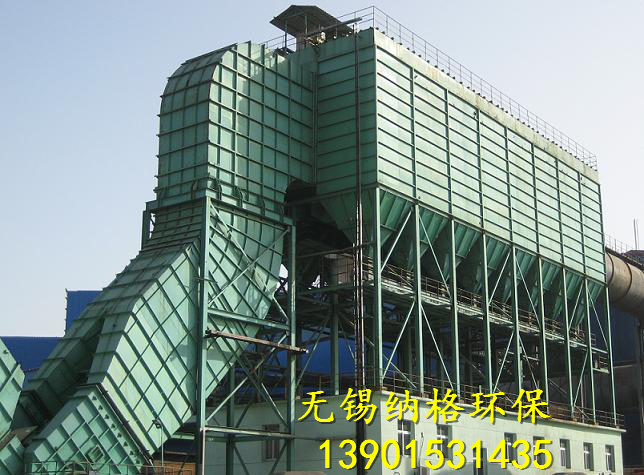

一、工作原理：
　　长袋离线脉冲除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架、滤袋及喷吹装置、卸灰装置等组成，含尘空气从除尘器的进风均流管进各分室灰斗，并在灰斗导流装置的导流下，大颗粒尘被分离，直接落入灰尘，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净空气通过进入上箱体，并经各离线阀和排风管排入大气，随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa）时，由清灰装置按差压设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力距增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能叫彻底的清灰）至灰斗中，由排灰机构排出。

为了满足大风量烟气净化需要而专门研制的长袋低压大型分室脉冲喷吹除尘器，是一种高效、经济、可靠、处理能力大、使用方便的除尘设备。适用于冶金、机械、化工、建材、电力、轻工等行业的大风量烟气净化。如电炉烟气（广钢、铢钢）、锅炉烟气（味精厂、纸厂）、垃圾焚烧炉烟气、水泥厂立窖烟气（花都新华水泥厂）等的除尘。

二、本设备具有以下主要特点：
高效能、低消耗，采用直通阀、阻力低、启闭快、喷吹只需0.15~0.25MPa，滤袋长度6米（可以根据需要增长），突破了通常认为的脉冲袋式除尘器的袋长极限，且清灰效果好，占地面积较小，简便的滤袋固定方式，先进控制技术、强大的处理能力达 110 万立方米 / 小时。采用先进的程序控制，具有差压、定时、手动三种控制方式，对除尘器离线阀、脉冲阀、卸灰阀等实现系统编程控制。

如有要求，可以安装差压变送器、温度监测仪、粒位计、压力表等仪器仪表，除尘器运行状况均可在主控柜模拟屏上发出声光报警信号。并可实现除尘系统无人值守下运行或接受远程控制。在线检测系统，实时显示和记录各排放源的排放量或浓度，并及时发出超标排放信号、人为调整等现象的报警和时间记录。

CDMZ、CDMY、CDML型系列除尘器的主要参数

名称	单位	数值
滤袋尺寸（直径×长度）	mm	￠130×6000
过滤风速	m/min	1.0--1.2
入口含尘浓度	g/(N)m3	<200
除尘效率	%	99.5--99.8
喷吹时间	S	0.085--0.01
喷吹压力	kg/㎡	2.0	2.5	3.0
压力耗量	m3/阀次	0.35	0.42	0.50
喷吹周期	min	1.4--77
设备阻力	Pa	1200-1480

CDMZ除尘器技术参数：

项目/型号规格	CDMZ400	CDMZ440	CDMZ600	CDMZ660	CDMZ800	CDMZ900	CDMZ1100	CDMZ1200	CDMZ1300
过滤面积（㎡）	400	440	600	660	800	900	1100	1200	1300
处理风量（万m3/h）	2.40-2.88	2.64-3.17	3.6-4.32	3.96-4.75	4.80-5.76	5.10-6.48	6.60-7.92	7.20-8.64	7.80-9.36
过滤数量（条）	252	280	378	280	336	378	462	504	560
过滤规格	￠130×4000			￠130×6000
清灰方式	在线清灰
离线分室数（个）	在线清灰
除尘器漏风率（%）	≤2%
除尘器入口浓度（g/m3）	<200
除尘器排放浓度(mg/m3)	<50
脉冲阀数量（个）	18	20	27	20	24	27	33	36	40
参考重量	20.5	23	30	34	39	43	48	51.6	58.8
外形尺寸（mm×mm×mm）	5860	6300	8040	6300	7380	8040	9360	10220	11100
	5300	5400	5550	5600	5650	5750	5800	5900	6000
	10450	10450	10450	12450	12450	12450	12450	12450	12450

CDMZ400-1300单列长袋脉冲除尘器系列外形尺寸

尺寸/单元数	CDMZ400	CDMZ440	CDMZ600	CDMZ660	CDMZ800	CDMZ900	CDMZ1100	CDMZ1200	CDMZ1300
L	4200	4620	6300	4620	5670	6300	7560	8400	9240
n	2	2	3	2	3	3	3	4	4
a	2100	2310	2100	2310	1890	2100	2520	2100	2310
h1	3930	3930	3930	3930	3930	3930	3930	3930	3930
h2	8950	8950	8950	10950	10950	10950	10950	10950	10950
H	9350	9350	9350	11350	11350	11350	11350	11350	11350
B	800	850	925	950	1000	1025	1050	1100	1150
￠1	750	800	950	1000	1100	1150	1250	1300	1360
￠2	820	870	1020	1070	1170	1220	1320	1430	1490
￠3	880	930	1080	1130	1230	1280	1380	1430	1490
n1	20	20	24	28	30	32	34	36	38
￠4	800	900	1050	1100	1200	1250	1300	1400	1500
￠5	870	970	1120	1170	1270	1320	1370	1470	1570
￠6	930	1030	1180	1230	1330	1380	1430	1530	1630
n2	22	22	28	30	32	34	36	38	40

CDMY系列除尘器主要技术参数（离线清灰）

单元数		1	1.5	2	2.5	3	3.5	4	4.5	5
过滤面积	㎡	800	1200	1600	2000	2400	2800	3200	3600	4000
处理风量	万m3/小时	4.8-5.76	7.2-8.64	9.6-11.52	12-14.4	14.4-17.28	16.8-20.16	19.2-23.04	21.6-25.92	24-28.8
压力耗量	m3/分	1.60	2.40	3.60	4.50	4.80	5.60	6.40	7.20	8.00
过滤规格	mm	￠130×6000
过滤数量	只	336	504	672	840	1008	1176	1344	1512	1680
脉冲阀规格	英寸	3"淹没式
脉冲阀数量	只	24	36	48	60	72	84	96	108	120
设备重量	吨	20.0	30.0	40.0	50.0	60.0	70.0	80.0	90.0	100.0
螺旋电机功率	千瓦	2.2×1	2.2×2	2.2×2	2.2×3	2.2×3	2.2×4	2.2×4	2.2×5	2.2×5

Y-为单列组合形式，喷吹压气耗量按烟气（尘）含尘浓度实算。

CDML系列除尘器主要技术参数（离线清灰）

单元数		2	3	4	5	6	7	8	9	10
过滤面积	㎡	1600	2400	3200	4000	4800	5600	6400	7200	8000
处理风量	万m3/小时	9.6-11.52	14.4-17.28	19.2-23.04	24-28.8	28.8-34.56	33.6-40.32	38.4-46.08	43.2-51.84	48-57.6
压力耗量	m3/分	3.20	4.80	7.20	9.00	9.60	11.20	12.80	14.40	16.00
过滤规格	mm	￠130×6000
过滤数量	只	672	1008	1344	1680	2016	2352	2688	3024	3360
脉冲阀规格	英寸	3"淹没式
脉冲阀数量	只	48	72	96	120	144	168	192	216	240
设备重量	吨	36.0	54.0	72.0	90.7	108.0	126.0	144.0	162.0	180.0
螺旋电机功率	千瓦	2.2×2	2.2×4	2.2×4	2.2×6	2.2×6	2.2×8	2.2×8	2.2×10	2.2×10

L-为双列组合形式，喷吹压气耗量按烟气（尘）含尘浓度实算。

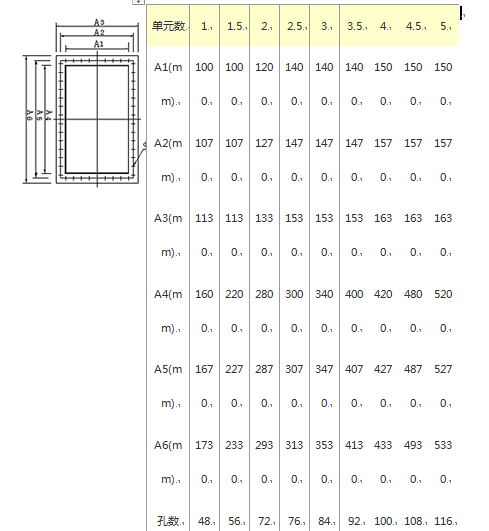

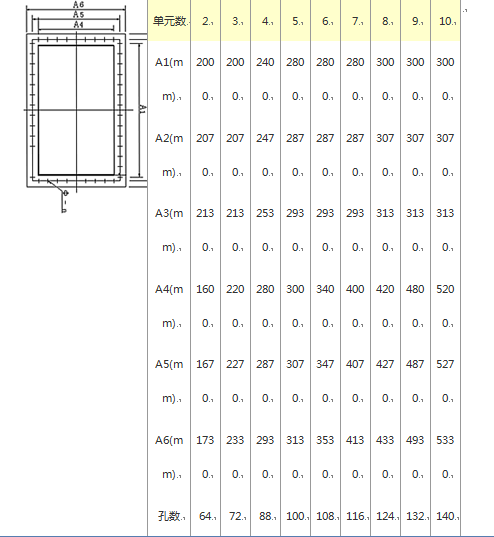

CDMY、CDML系列除尘器外形尺寸

尺寸/单元数	CDMY-1	CDML-2	CDMY-1.5	CDML-3	CDMY-2	CDML-4	CDMY-2.5	CDML-5	CDMY-3	CDML-6	CDMY-3.5	CDML-7	CDMY-4	CDML-8	CDMY-4.5	CDML-9	CDMY-5	CDML-10
L1	5680		5680		5680*2		5680*3		5680*3		5680*4		5680*4		5680*4		5680*5
L2	0		2840		0		2840		0		2840		0		2840		0
L3	6500		9340		12180		15020		17860		20700		23540		25560		28400
L4	6900		9740		12580		15420		18260		21100		23940		25960		28800
L	7520		10360		13200		16040		18880		21720		24560		26580		29420
H1	5600		5900		6200		6300		6500		6800		6900		7200		7400
H2	6400		6700		6900		6900		7100		7400		7450		7750		7800
A	600		600		700		800		800		800		850		850		850
B	1100		1100		1300		1500		1500		1500		1600		1600		1600
