一、结构与原理：
XL快装一体式水膜除尘脱硫塔主要由文丘里、主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：当含尘气体由总进气管进入文丘里喷淋雾化装置的收缩管后，气流速度增大，至喉管时流速达到*大。在喉管处加入的洗涤水被高速气流冲击，形成液滴并发生雾化，尘粒被润湿。在尘粒之间以及液滴与尘粒间发生碰撞和凝聚。在扩散管，气流速度锐减，便于形成较大的含尘水滴。当洗涤水中加有碱液时（PH值≥9），碱液良好的雾化，当二氧化硫气体通过时候，能够很好的与碱液混合反应，达到脱硫的效果。

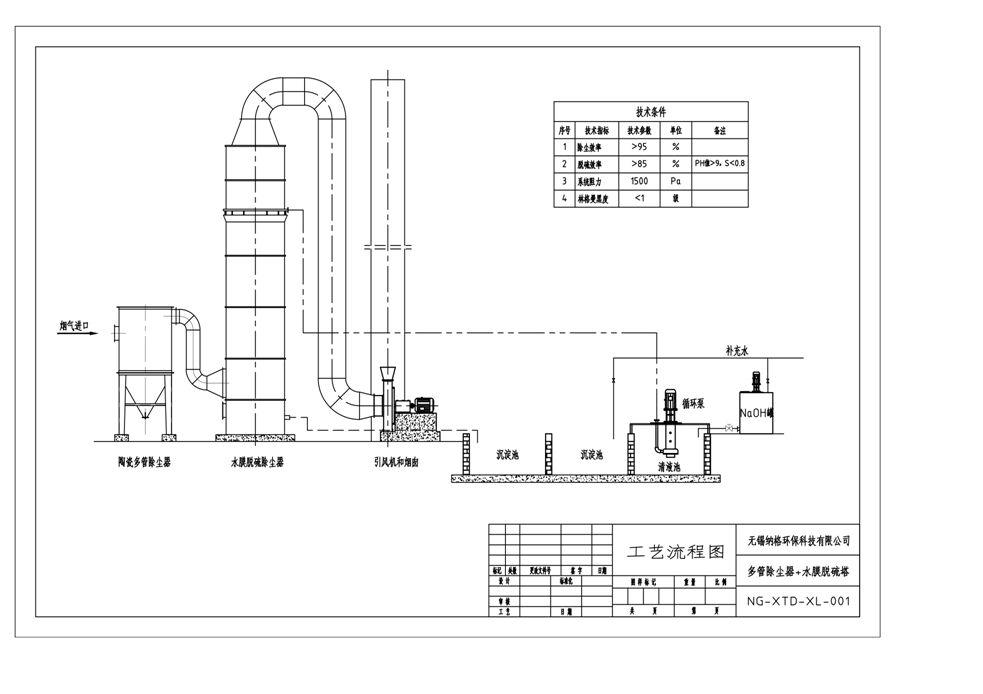

此后烟气进入筒体。筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走。在筒体底部封底并设有水封槽以防止烟气从低部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在循环池中加入碱性水（PH值≥9），可起到脱硫效果。
二、特点：
快装一体式水膜除尘脱硫塔，由花岗岩板砌筑构成，水膜面光滑圆顺，垂直一体的内筒，外包碳钢板，钢板与花岗岩板间由专用的耐酸胶泥黏结填实，形成一个整体结构。快装一体式水膜除尘脱硫塔结构紧凑、外表美观、安装方便，除尘脱硫效果明显提高。进水槽采用闭式溢流水槽，底部水封采用内溢流封闭结构。
三、主要技术性能和参数：
除尘效率：>98%
脱硫效率：>80%
出口烟速：18~22m/s
进口烟速：16~20m/s
捕滴器筒体上升烟速：3.5~5.5m/s
溢流槽静压：2~5mmH2O
筒体阻力：70~120mmH2O
水汽比(a)：0.12kg/m3
耗水量G水（kg/h）：G水 =a×Q a为水汽比、Q为每小时处理烟气量m3 /h
除尘后烟气温度：50~80℃
四、安装：
（1）快装一体式水膜除尘脱硫塔比重为2.3T/m3，应根据选用型号及安装地点地质情况设计除尘器基础，基础一定要平整。
（2）除尘器供水系统、风管、沉淀池等附属设施应在安装施工时统筹设计。
（4）溢流槽部位是关键部位，必须安装准确。灌水找平后水封水平高差应<2mm。
五、运行维护：
1.运行前应在水池中加满清水，并向除尘器供水，排灰口水封严密不漏。
2、运行前，应先开引风机，再向供水系统供水，停炉时，应在关闭引风机前停止向系统供水。
运行中，筒体**不允许断水，定期检查溢流槽是否畅通，同时要经常观测烟温情况及烟气阻力情况。
3、定期清理沉淀池中的积灰,尽量保持循环水的清洁度。
4、要求脱硫效率在80%以上，必须定时定量在循环水池中加入碱液，使循环水中的PH值保持在9以上，使沉淀池中含酸性废水和加入的碱水中和沉淀过滤后可循环使用。
5、如除尘器长时间停止运行或运行时上部水槽出现泛水现象，则应向水槽提供清洁水源（如自来水）冲刷一小时左右，以便清除水槽内的积灰。

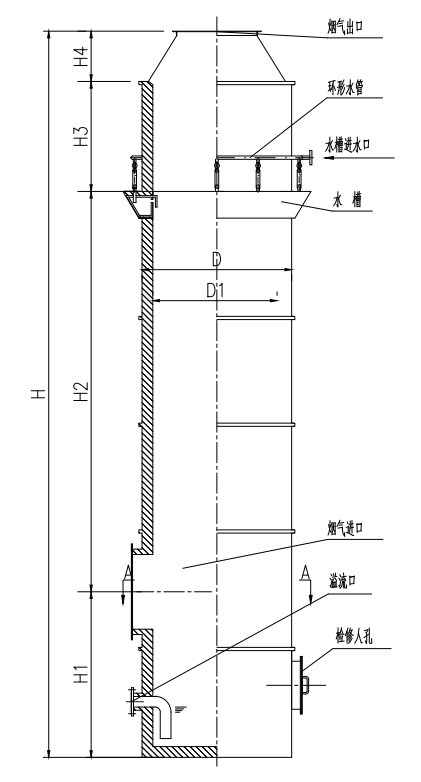

六、部分规格型号：
序号 规格 | XL-1 | XL-2 | XL-4 | XL-6 | XL-8 | XL-10 | XL-15 | XL-20 | XL-25 |
D | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1900 | 2000 | 2200 |
D1 | 800 | 1000 | 1200 | 1400 | 1700 | 1900 | 2200 | 2300 | 2500 |
H | 4700 | 5700 | 5900 | 6700 | 8000 | 10200 | 11500 | 13000 | 14000 |
H1 | 1300 | 1400 | 1450 | 1500 | 1500 | 1500 | 1750 | 1750 | 1750 |
H2 | 1900 | 2800 | 2750 | 3700 | 4700 | 5900 | 6950 | 8450 | 9450 |
H3 | 1000 | 1000 | 1000 | 1000 | 1000 | 2000 | 2000 | 2000 | 2000 |
H4 | 500 | 500 | 700 | 500 | 800 | 800 | 800 | 800 | 800 |
Φ | 350 | 500 | 600 | 750 | 800 | 900 | 1000 | 1200 | 1400 |
处理烟气量m3/H（工况） | 3000 | 6000 | 12000 | 18000 | 24000 | 30000 | 45000 | 60000 | 75000 |
耐腐蚀 耐磨液下泵 | 32YU-1A-15-15/2.2 | 40YU-1A-20-25/4 | 65YU-1A-40-25/7.5 | ||||||
